ARC-1883 シリーズ
12Gb/s SSD/HDD 対応 PCI Express Gen3 RAID CARD

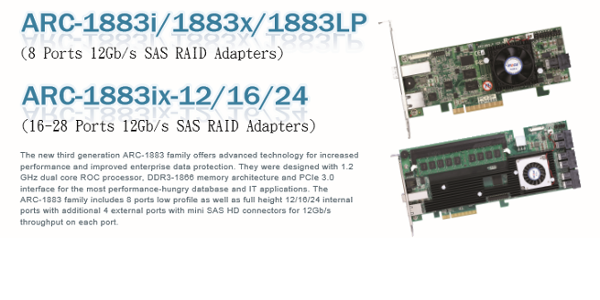

Product Image

製品説明と特徴

このページでは、下記製品について説明をしています。
ARC-1883i
ARC-1883x
ARC-1883lp
ARC-1883ix-12
ARC-1883ix-16
ARC-1883ix-24

高性能なRAID専用ASICを搭載

1.2GHzのデュアルコアコントローラ を搭載し、2GBのキャッシュRAMを標準搭載し、すべてのモデルがExpander接続に対応。 Expanderと接続することで、最大256ドライブにも対応するハイパフォーマンスRAIDcardです。
ARC-1883ixだけの特徴として、搭載メモリの交換が可能で最大8GBまで対応 単体で6000MB/sを超える転送レートは4Kでの編集に容易に対応することができ、そのほかにも大容量・高速転送が必要な 場面でその真価を発揮いたします。

排他仕様ではない、同時利用可能な外付けポート

ARC-1883ix , ARC-1883lpについているSFF-8644コネクタは、内蔵のSFF-8643と同時に接続が可能です。
内蔵はOS領域で、外にはデータ領域を付けたい。 そして、将来的には、拡張をしたい!
そのような使い方に最も適しています。
※排他仕様ではありませんので、内、外で同一のRAIDとして構築することも可能です。

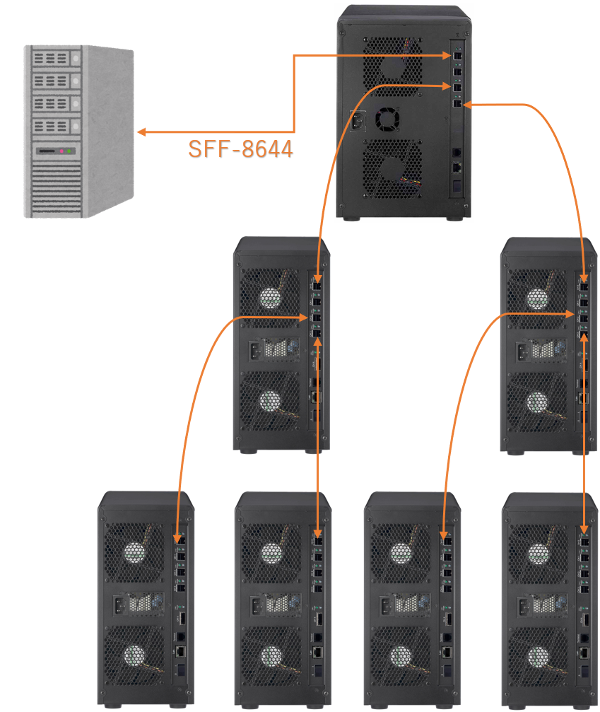

Expander対応の高い拡張性

areca社のARC-4038、ARC-4038-8、ARC-4038-12といったExpanderケースを使い、 SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては256台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※128台を超える場合は、12Gb/s対応のExpanderで統一をしてください。

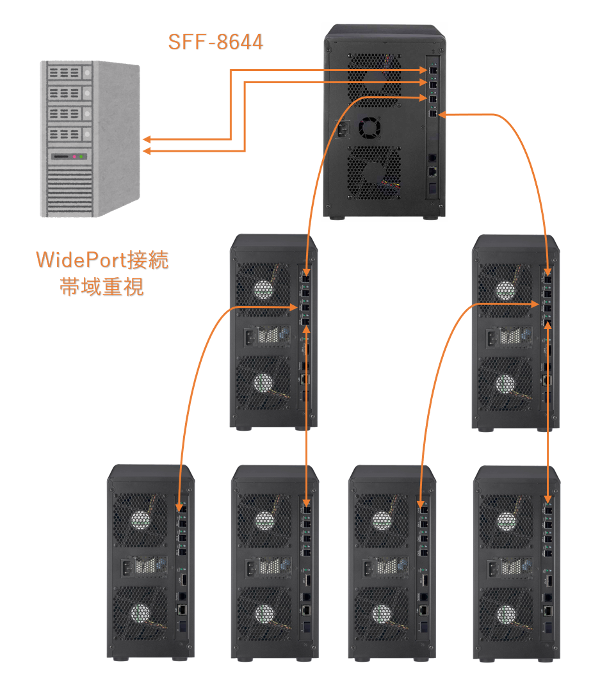

WidePortに対応

ARC-1883x だけの特徴です。
ARC-1883x のみ専用のファームウェアがあり、DualPathファームウェアを適用することで、
帯域重視のアクセスや、HA構成にして冗長性を高めるなどの設定を選ぶことが可能です。
※DualPathを適用しない場合は、旧来通り単一のポートとして設定されます
※128台を超える場合は、12Gb/s対応のExpanderで統一をしてください。

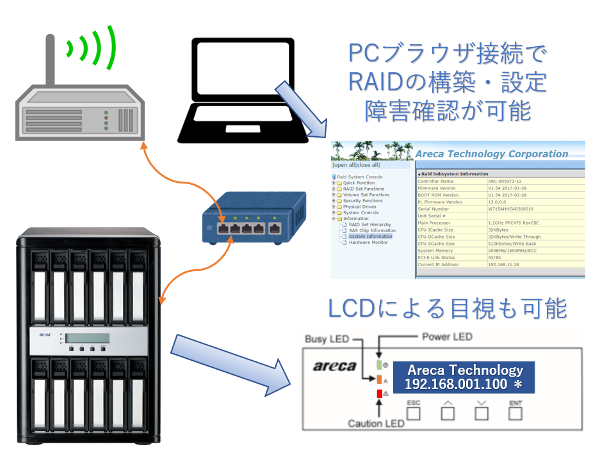

汎用性の高いブラウザベースのGUI

areca社の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
areca社のRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

4k・8K時代のデータ領域としての可能性

NVMeも出てきたから、RAIDCardはそれにくらべて遅いんでしょ?

弊社WEBサイトの導入事例でも案内をさせていただいています。 8Kソリューションの導入事例

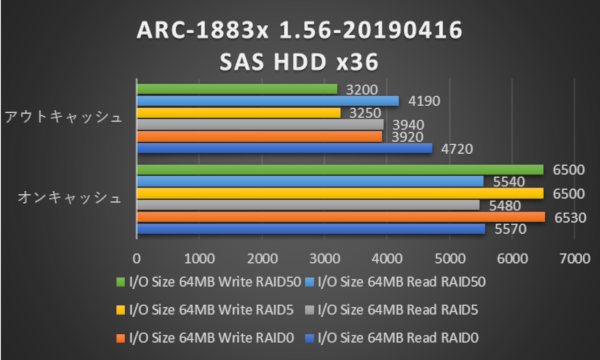

カード単体のスペックに関しては、弊社のベンチマークデータにもある通りですが、 およそ、6000MB/sの転送レートに対応するスペックをARC-1883シリーズの時点で備えており、 ARC-1884シリーズでもその性能はプラスアルファで維持されています。
この速度は、PCI Express Gen3 x4 と PCI Express Gen3 x8 の差が出ただけのものになりますが 搭載スロットの問題や機種選定に比べればまだまだNVMeよりも導入しやすくパフォーマンスが 高い仕上がりとなっておりますので、高速ストレージを安価に導入したい場合には選択肢の一つになりうるでしょう。

8Kソリューションの導入事例にあるデータでは、ARC1883を使用しRAID0を構築したRAIDアレイを2つ作成しました。 2つのドライブをWindows上でSoftwareRaidによるストライピング(RAID0)を組むことで実現した数字です。 RAID組んでるのに安全性・・・なにそれ、おいしいの? という組み方ですがとにかく スピードを、もっとスピードをの結果このような数値を実現できました。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
導入後の運用中における問題等もお気軽にご相談ください。
※一件一件回答に長時間を要する場合があります。 お電話がつながりにくい場合は何卒ご容赦ください。

ページのTOPに戻る

製品仕様 ARC-1883ix-24

型番 ARC-1883ix-24
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411352
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1866 240pinソケット対応
※8GBまでのメモリに対応します。交換を行う場合はご相談ください。
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x6
SFF-8644 x1
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用 , RJ-11 ※Expander設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 37.2W
※要PCI Express電源コネクタ 6Pin
カードサイズ(W x H x D) 254mmx98.4mm フルハイト

ページのTOPに戻る

製品仕様 ARC-1883ix-16

型番 ARC-1883ix-16
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411345
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1866 240pinソケット対応
※8GBまでのメモリに対応します。交換を行う場合はご相談ください。
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x4
SFF-8644 x1
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用 , RJ-11 ※Expander設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 37.2W
※要PCI Express電源コネクタ 6Pin
カードサイズ(W x H x D) 254mmx98.4mm フルハイト

ページのTOPに戻る

製品仕様 ARC-1883ix-12

型番 ARC-1883ix-12
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411338
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1866 240pinソケット対応
※8GBまでのメモリに対応します。交換を行う場合はご相談ください。
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x3
SFF-8644 x1
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用 , RJ-11 ※Expander設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 37.2W
※要PCI Express電源コネクタ 6Pin
カードサイズ(W x H x D) 254mmx98.4mm フルハイト

ページのTOPに戻る

製品仕様 ARC-1883i

型番 ARC-1883i
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411314
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB on-board DDR3-1866 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x2
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用 , RJ-11 ※Expander設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14.4W
カードサイズ(W x H x D) 169.5mmx64.4mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1883x

型番 ARC-1883x
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411321
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB on-board DDR3-1866 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8644 x2
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用 , RJ-11 ※Expander設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14.4W
カードサイズ(W x H x D) 169.5mmx64.4mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1883lp

型番 ARC-1883lp
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411307
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB on-board DDR3-1866 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x1
SFF-8644 x1
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用 , RJ-11 ※Expander設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14.4W
カードサイズ(W x H x D) 169.5mmx64.4mm ロープロファイル 対応

ページのTOPに戻る

対応 OS

対応 OS

Windows7, 8, 8.1, 10,
Windows Server 2008/R2, 2012/R2, 2016,
mac OS X 10.9 ~ 10.11
macOS 10.12 ~ 10.13
Linux
FreeBSD
VMware

ページのTOPに戻る

オプション製品

バッテリ

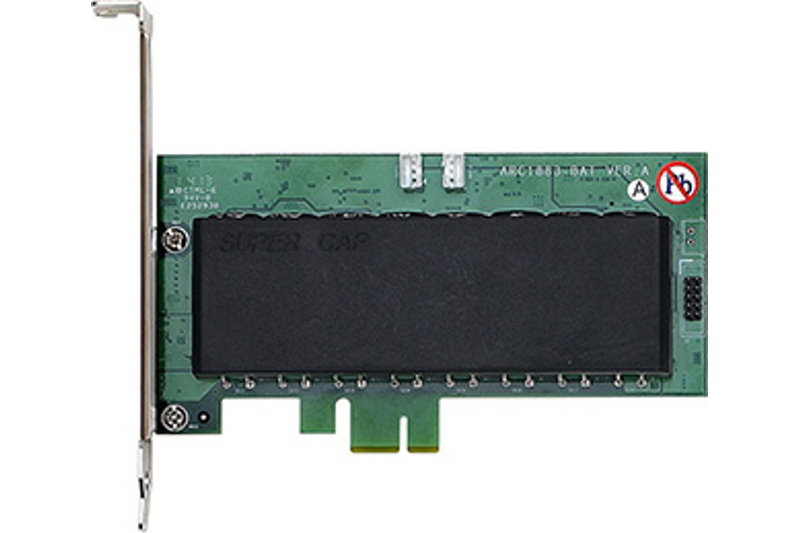

ARC-1883-CAP Flashベース

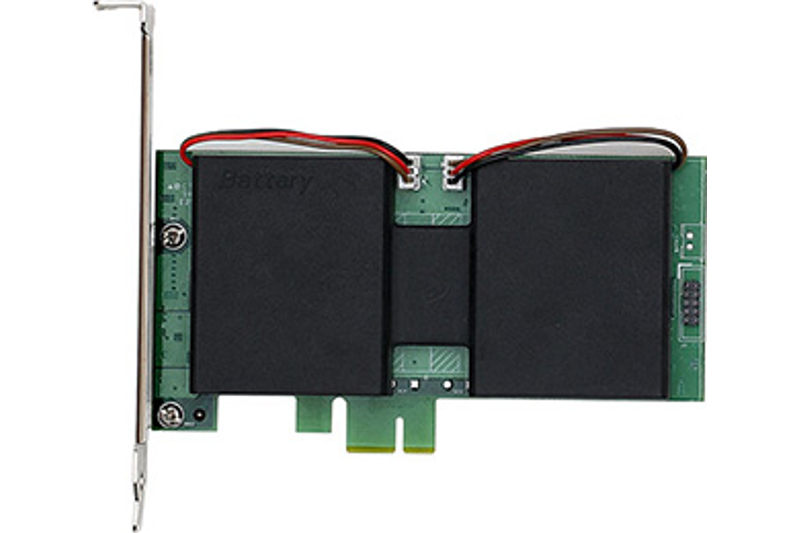

ARC-1883-BAT Flashベース

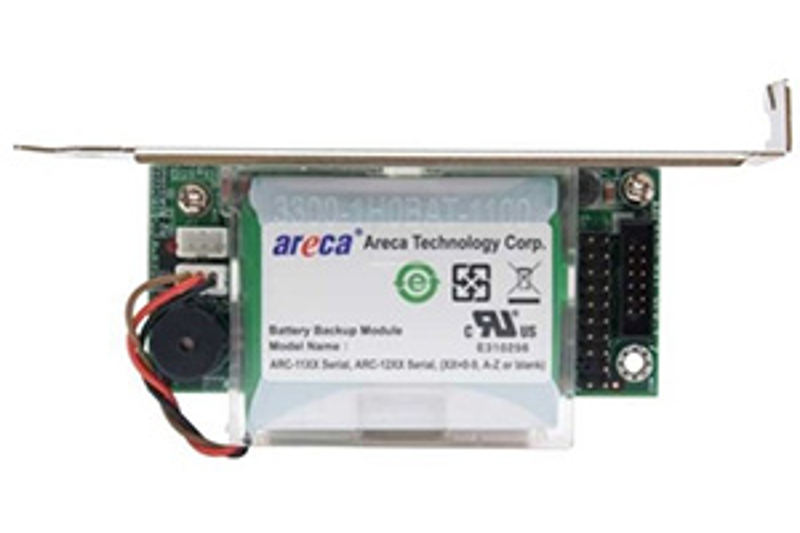

ARC-6120BA-T121-12G
メモリを交換し4,8GBとする場合は、ARC-1883-BATかARC-6120BA-T121-12Gをご利用ください。

外付けユニット

ARC-4038
ARC-4038-8
ARC-4038-12

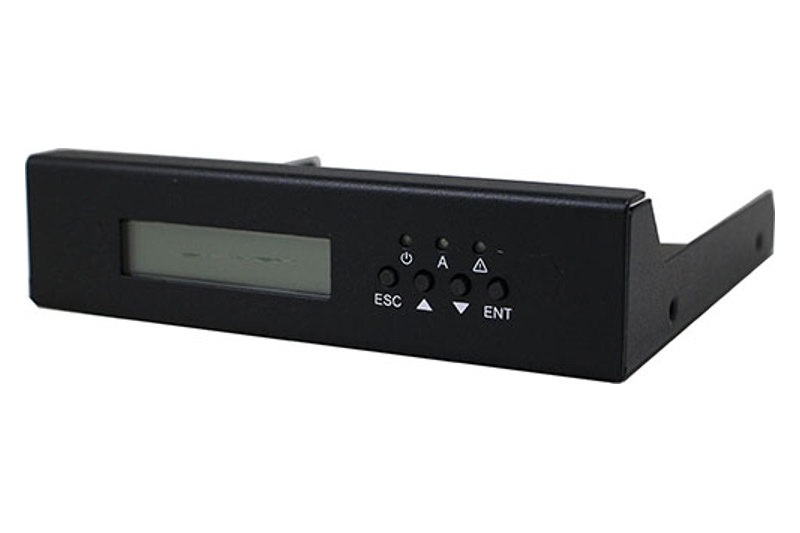

ARC-1035

ページのTOPに戻る

ドキュメント

マニュアル

RAID構築手順

RAID構築手順 ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

Expander ファームウェア更新

Expander ファームウェア更新マニュアル ※日本語

互換リスト

HDD互換リスト

2018年03月23日

SSD互換リスト

2017年05月08日

ページのTOPに戻る

ファームウェア・ドライバ関連

ドライバ

Windwos Driver

v6.20.0.0.33_20170913 : Windows 10 , Windows Server 2016
v6.20.0.0.31_20141128 : Windows 7 , 8 , 8.1 , Windwos Server 2008/R2 , 2012/R2
v6.20.0.0.31_20141128 : Windows XP 32bit SCSIPort Driver

ユーティリティ

ARC HTTP

※winhttp_V2.5.2_180711
※RaidCardをLANで接続する場合、本ユーティリティは任意インストールです。

ARC SAP , CLI . SNMP

※arcsap_win_v1.4.0_20180529
※wincli_V1.15.9_180703
※winsnmp_V1.0_180131
※本ユーティリティは任意インストールです。

ファームウェア

1.55-20180709

※155-20180709_DP はARC-1883x専用のDualpath接続ファームウェアです。
ARC1883ixシリーズに搭載のExpanderファームウェアを更新する時の注意点
Expander更新マニュアルをご一読の上、必ず Chip Familiy を確認してください。
最新のExpanderファームウェアは、
Family0 : 1.36-20180607
Family5 : 3.00-20171208
