ARC-8042-12 SAS HBA SFF-8644 接続
12Gb/s 対応 SSD/HDD ハードウェアRAIDユニット

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

販売店 からの購入

オリオスペック

  ページのTOPに戻る

製品説明と特徴

高性能なRAID専用ASICを搭載

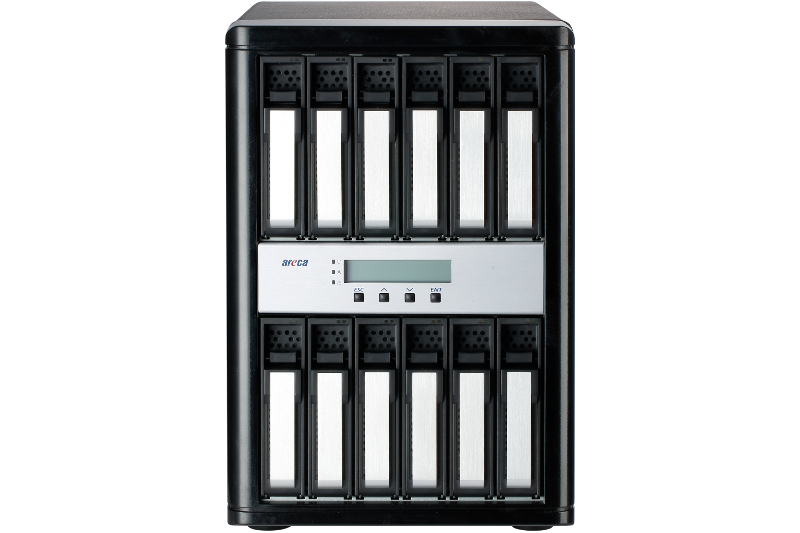

SAS3.0 wide port接続に対応した、デスクトップタイプの12台搭載可能なRAIDユニット。
1.2GHzのデュアルコアコントローラ を搭載し、2GBのキャッシュRAMを標準搭載したハイパフォーマンスRAIDユニット。

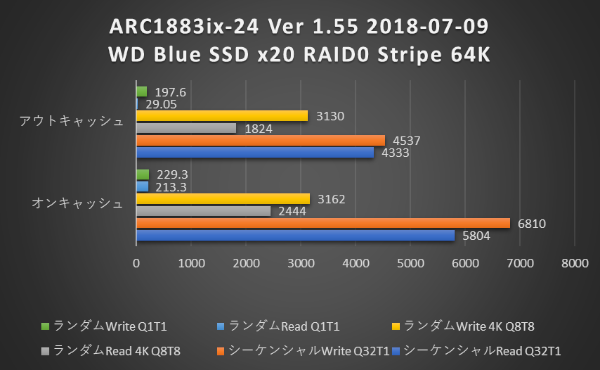

搭載のベースとなったRAIDカードはareca社のフラッグシップ製品であるARC-1883ですので
RAIDコントローラのもつ性能としては、現行の規格において十分な実測値を持ちます。

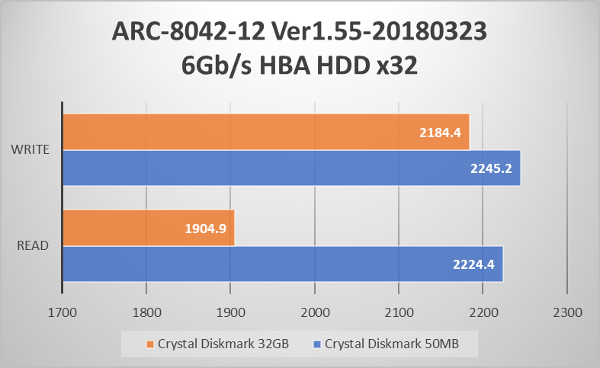

6Gb/s のバスアダプタでも十分な接続速度

運用中のサーバのホストバスがPCI ExpressGen2 6Gb/sまでの対応でも問題ありません。
PCI Express Gen3 12Gb/sの帯域と比べるのは酷ですが、それでも十分な接続速度を持っています。

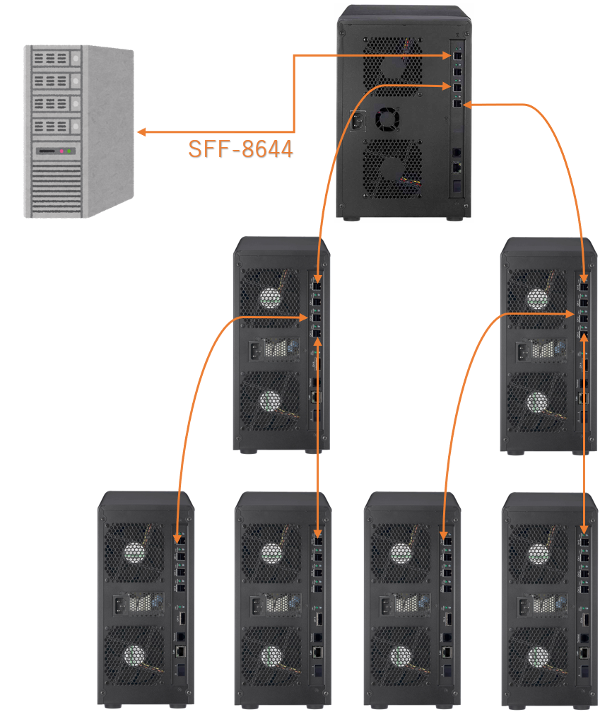

Expander対応の高い拡張性

本体にExpander機能を標準搭載しています。
そのため、arecaのARC-4038-8、ARC-4038-12といったExpanderケースを使い、 SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては128台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※Expnader接続数 : 8 , RAID/LUN Volume : 128 , DSIK 台数 : 512
※12Gb/sと6Gb/sで接続できるExpander段数が異なります。

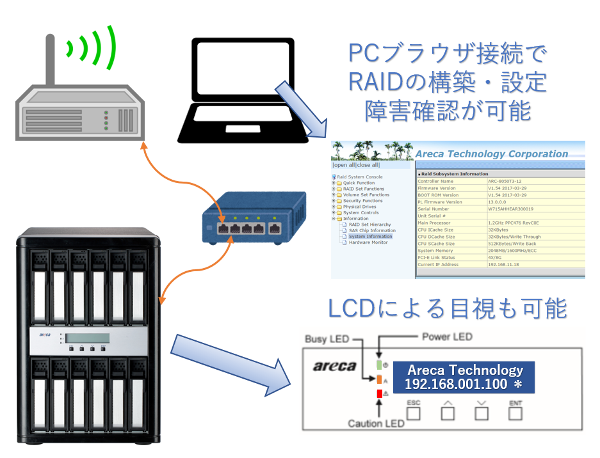

汎用性の高いブラウザベースのGUI

areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。


導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。 つながりにくい場合は何卒ご容赦ください。

全数出荷前検査とファームウェアの更新

聖仁商事ではareca製品の出荷時に全数検査を実施しております。
ファームウェアをご要望のバージョンに固定しての出荷やフラッシュバッテリオプションを搭載済みでの出荷にも対応しております。
特にオプションのExpanderユニットを複数つなげる際は、Expanderユニットのファームウェアを 一致させたうえで出荷する事も可能です。
安定させての動作にも必須事項となりますのでご購入前に遠慮なくご相談ください。

  ページのTOPに戻る

製品仕様 ARC-8042-12
型番 ARC-8042-12
製品名 SAS接続 SFF-8644 SAS3.0 12Gb/s対応 SSD/HDD ハードウェアRAIDユニット
製品コード 4712774411468
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600

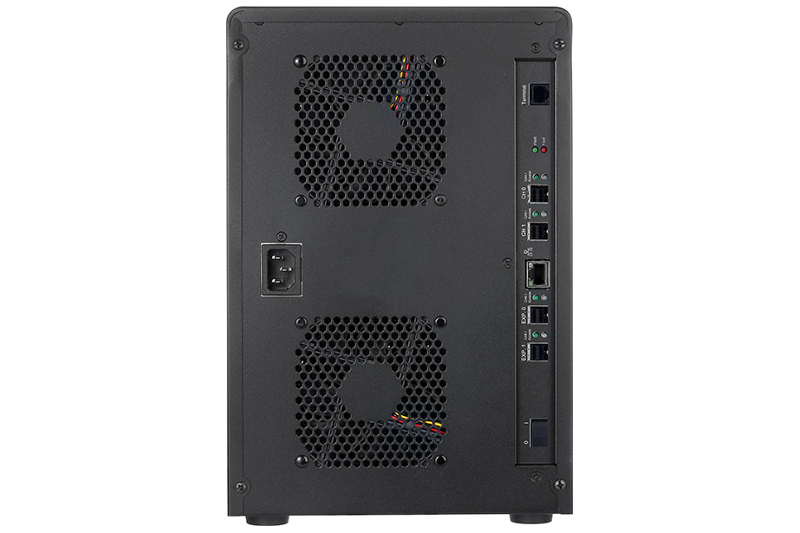

HOSTインターフェース SFF-8644 x2 ※Wideport対応
拡張インターフェース SFF-8644 x2
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
デバイスインターフェース SATA / SAS x 12
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 2
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 400W
サイズ(W x H x D) 206mmx3101mmx290mm
重量 9.5 Kg

  ページのTOPに戻る

対応 OS

対応 OS

HBAの仕様による

  ページのTOPに戻る

オプション製品

バッテリ

ARC-6120BA-T121-12G
※バッテリは出荷時に取り付けとなります。
※ご希望の場合は、取り付け可否含め事前にお問い合わせください。

外付けユニット

ARC-4038
ARC-4038-8
ARC-4038-12

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-8042-12 マニュアル

ARC-8042-12 クイックインストレーション

ARC-8042-12 製品概要

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2022年03月08日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

ユーティリティ インストール手順

MacOS ArcSAP インストールマニュアル ※日本語

Windwos ArcSAP インストールマニュアル ※日本語

RAID構築手順

RAID構築手順 ※日本語

マウント手順

MacOS マウントマニュアル ※日本語

Windwos マウントマニュアル ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

Expander ファームウェア更新マニュアル ※日本語

ファームウェア設定の初期化・保存 ※日本語

よくある問い合わせ

V1.66以降のUEFI仕様について ※日本語

ディスク障害の対処例 ※日本語

ディスク疑似障害のテスト方法 ※日本語

一時的な障害等・よくある問い合わせ ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。

  ページのTOPに戻る

ファームウェア・ドライバ関連

Windows

ARC SAP

arcsap_win_v1.5.1_20191218

Mac

ARC SAP

arcsap_v1.6.0_20220602

ファームウェア

1.64-20220905
