このページでは、下記製品について説明をしています。

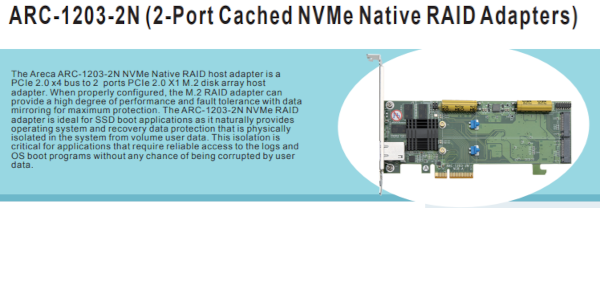

ARC-1203-2N
Marvellベースのコントローラを搭載した RAID 装置に独自のファームウェアを搭載し、 HDD や SSD を束ねることでパフォーマンスをアップさせたり冗長性を高める機能を持った クラス最高のパフォーマンスと安全性を提供するストレージ製品です。
areca のRAID装置では、RAID構成情報をHDD側に持たせることで万が一 RAID 装置が故障した場合でも 別の同一製品や後継製品にHDDをそのまま移動することで、RAID 状態を維持したまま移動することが可能です。
ARC1203 シリーズは、RAID0 , RAID1 , RAID1+0 , SingleDisk(JBOD) で構築されたRAID Voumeに対して
TRIM コマンドをサポートします。
SSD の持続的なパフォーマンス維持、耐久性の向上につながります。
本機能は、ファームウェア 1.70 からの提供となります。
NVMe を利用する設定に変更を行う必要があります。
インボックス ドライバ での動作を実現。
OSに内蔵されたドライバでの動作に対応しております。
ご利用になる場合はドライバをインストールすることなく NVMe デバイス として利用することができるので
あたかも一つの NVMe や SSD を増設したように利用する事が可能です。
ブートデバイス (OSインストール領域) としての利用も可能
RAID の操作には、LAN ないしは ユーティリティ が必要です。
対応するレベルは RAID 0 , 1 , 1+0 (1E) , Single のみ対応
ブートデバイスに対応
ARC-1203 シリーズは、専用のBoot ROM を搭載したハードウェアRAIDコントローラなので
もちろんブート領域として利用する事ができます。
高速なデータ領域と、そこまで早くなくてもいいがRAIDによる冗長性を追加したいOS領域といった
複数のRAIDVolumeの作成にも対応しております。
ローエンドモデルでもRAID専用ASICを搭載
933MHzのARMベースコントローラ を搭載し、専用のキャッシュRAMを標準搭載。
BroadcomではなくMarvellのコントローラ採用製品
本製品もFANレスヒートシンクのみの設定です。 発熱量は多くはありませんが、エアフローを十分に考慮ください。
areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。
聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。 つながりにくい場合は何卒ご容赦ください。
型番 | ARC-1203-2N |
製品名 | PCI Express Gen2 TRIM 対応RAID Card |
製品コード | |
コントローラ | ARMベース 1066MHz Storage I/O プロセッサ |
搭載メモリ | on-board DDR3-1066 SDRAM 512MB |
スロットサイズ | PCI Express x4 Gen2 |
接続インターフェース | M.2 コネクタ [ NVMe (Gen2.0) ] [ X1 ] x2 |
転送レート | PCIe 2.0 NVMe |
ドライブサポート | PCIe2.0 以降の SSD に対応 ( PCIe2.0 , PCIe3.0 , PCIe4.0) |
マネジメントポート | RJ-45 |
RAIDレベル | RAID Level 0, 1, SingleDisk, JBOD |
TRIM サポート | RAID Level 0, 1, SingleDisk, JBOD |
FAN搭載 | 無し ※ヒートシンクのみ |
本体搭載機能 | Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion |
HDDフェールアラーム | Beep Buzzer, LED |
消費電力 | 12V 8W |
カードサイズ(H X L) | 64.41mmx167.65mm ※ロープロファイル 対応 |
対応 OS |
Windows10, 11,
|
メーカ 公開資料 マニュアル |
メーカ 公開資料 互換リスト |
HDD互換リスト |
SSD互換リスト |
代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル |
製品 ドライバ インストール手順
NVMe モード を利用するには、下記すべてを満たす環境でご利用ください。
Legacy モード ドライバは areca 全製品でご利用可能です。
MacOS 15 Sequoia , MacOS 14 Sonoma , MacOS 13 Ventura に対応しております。
ユーティリティ インストール・接続手順 RAID構築手順 マウント手順 ファームウェア更新 よくある問い合わせ Apple Silison M1 以降 で 動作不安定時 の 設定変更箇所 TriMode 対応 RAID における各SSDにおける設定 一時的な障害等・よくある問い合わせ ※パスワード をかけていません 日本語マニュアルに関しては、パスワードロックがかかっております。 購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。 |
Windows |
v6.20.0.0.41_20230927 :
|
ArcHttp : v3.0.1
|
arcsap_win : v2.0.1_20241112 |
Mac |
Universal Driver Intel Mac / Mx Mac ( M1 , M2 , M3 )
macOS 15.x , 14.x , 13.x , 12.x , 11.x
|
macOS 10.15.x まで
|
ArcHttp : V3.0.0-20240910
|
arcsap : v1.6.0_20220602 |
ファームウェア |
|
