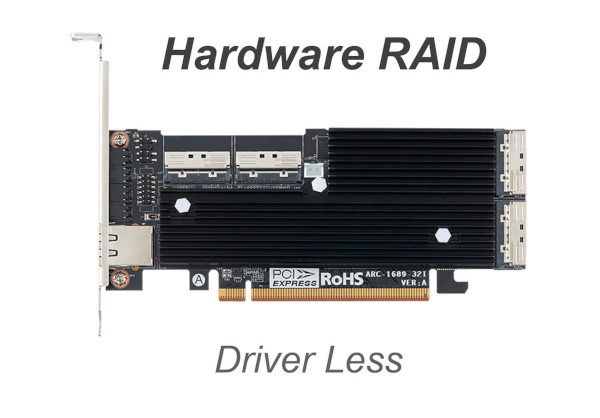

ARC-1689 シリーズ
PCIe Gen 5.0x16 NVMe ハードウェア RAID

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

  ページのTOPに戻る

製品説明と特徴

Broadcomベースのスイッチチップエンジン Broadcom PEX89048 を搭載した PCIe Gen 5.0x16 NVMe ハードウェア RAID アダプタ PCIe Gen 5.0 x4 の NVMe SSDを束ねることでパフォーマンスをアップさせたり冗長性を高める機能を持った クラス最高のパフォーマンスと安全性を提供するストレージ製品です。

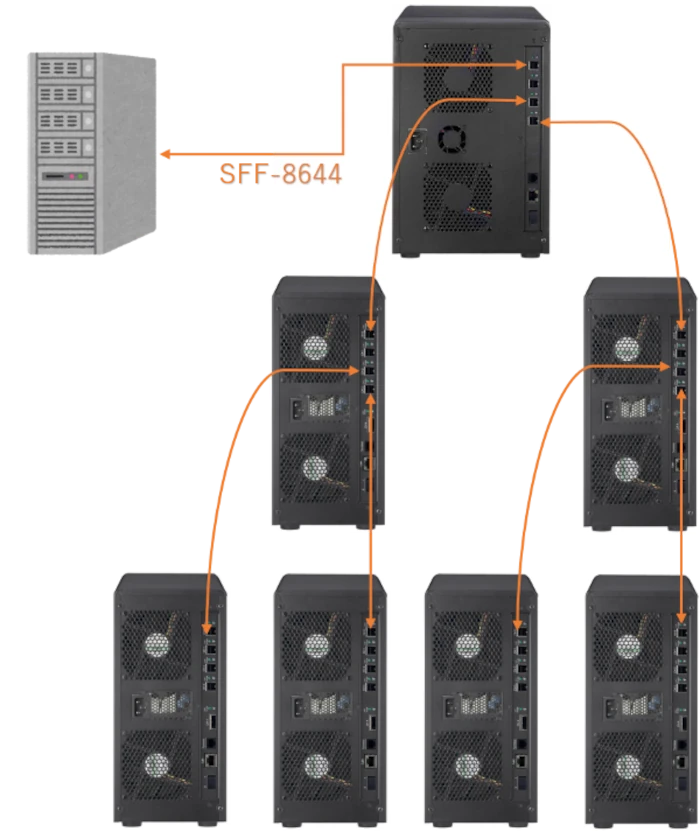

強力な Array Roaming 機能

areca のRAID装置では、RAID構成情報をHDD側に持たせることで万が一 RAID 装置が故障した場合でも 別の同一製品や後継製品にHDDをそのまま移動することで、RAID 状態を維持したまま移動することが可能です。

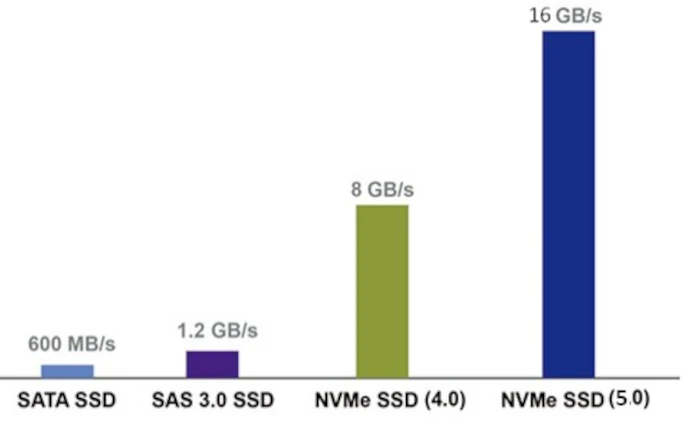

PCIe Gen5.0 NVMe 対応

Areca Technology製 RAID Card ARC-1689 シリーズは、パフォーマンスの向上とデータ保護向上の為の高度なテクノロジを提供。

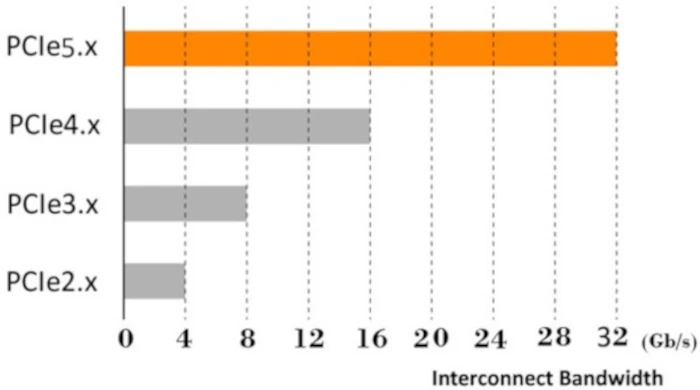

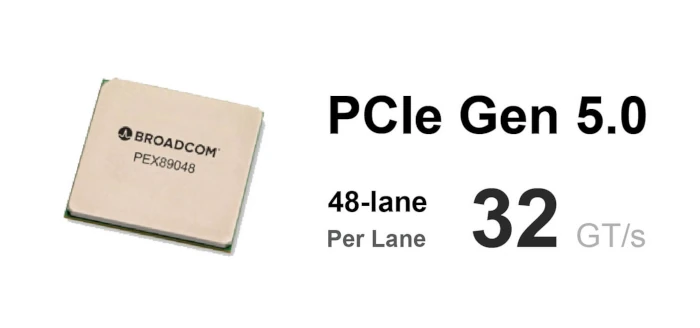

Broadcom PEX89048 PCIeスイッチチップと高性能ハードウェアエンジンで 、 PCIe Gen 5.0 x16 のインターフェースに対応し 最大 32GB/s の転送に対応することで、 パフォーマンスを重視する環境や、ミッションクリティカルな現場、例えば高度な映像編集等に耐えるよう設計されています。

ブートデバイスに対応

ARC-1689 シリーズは、専用のBoot ROM を搭載したハードウェアRAIDコントローラなので もちろんブート領域として利用する事ができます。
高速なデータ領域と、そこまで早くなくてもいいがRAIDによる冗長性を追加したいOS領域といった 複数のRAIDVolumeの作成にも対応しております。

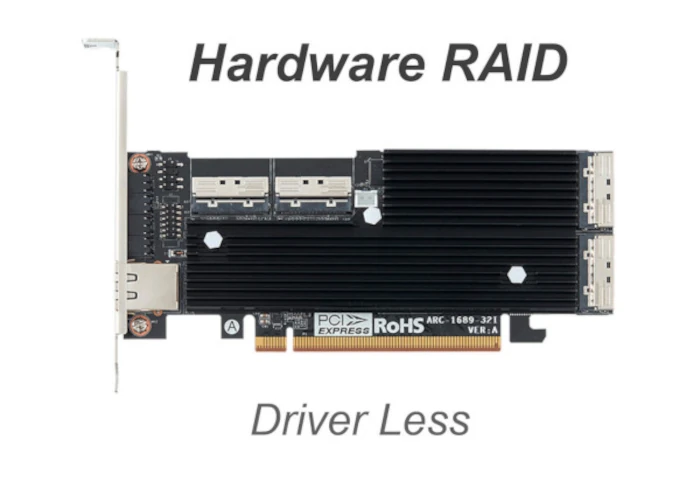

OS搭載のドライバでの動作に対応。

Windows10以降、Linuxカーネル3.10以降であれば、OSに搭載されているNVMeデバイスドライバで 認識をするため、追加のドライバを入れたりする必要がありません。

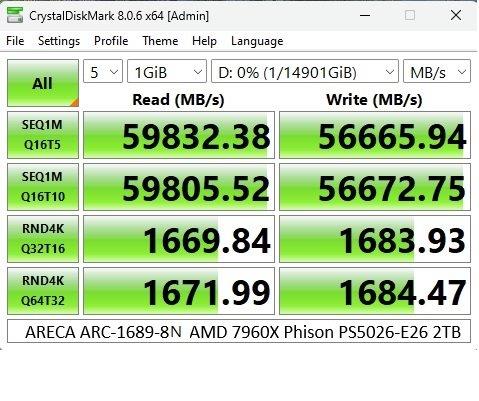

PCI express 5.0 x16 をフル活用

Intel環境では現在PCI Express x16の帯域を使用した場合 AMD環境に比べパフォーマンスが落ちる傾向にあるため AMD環境でのベンチマークとなります。

汎用性の高いブラウザベースのGUI

areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。 つながりにくい場合は何卒ご容赦ください。

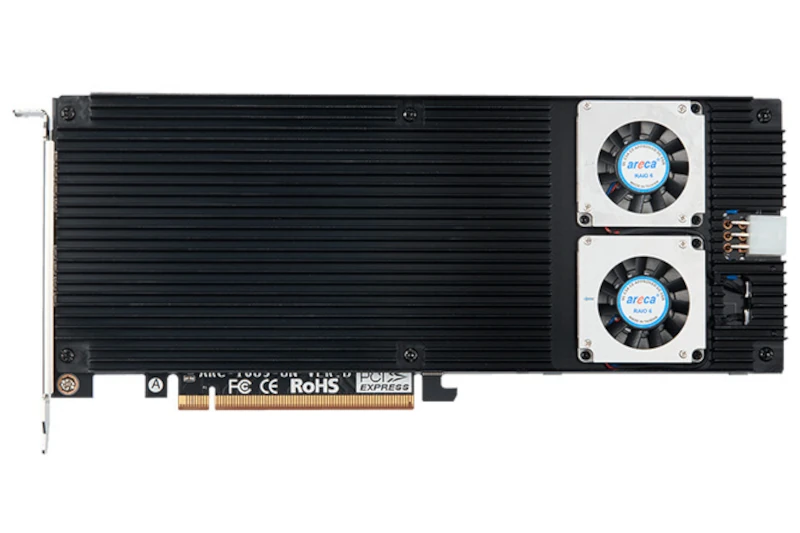

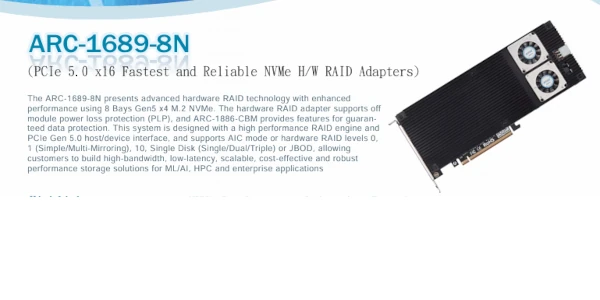

製品仕様 ARC-1689-8N
型番 ARC-1689-8N
製品名 ARC-1689 シリーズ PCIe 5.0 HardWare RAID Card
製品コード null
コントローラ PLX89048 Gen5 48 lanes /high-performance H/W RAID engine
スロットサイズ PCI Express Gen 5.0 x16
接続インターフェース 8 x M.2 Connector
内蔵形式
転送レート
ドライブサポート
PCIe Gen 5.0 x4 NVMe
※NVMExpress 2.0 以降
RAID Level RAID 0, 1, 1+0, SingleDisk, JBOF
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 コントローラ 12V: 23.7W
NVMe SSD 3.3V: 6A
カードサイズ(h x L) 107.2mmx262mm

  ページのTOPに戻る

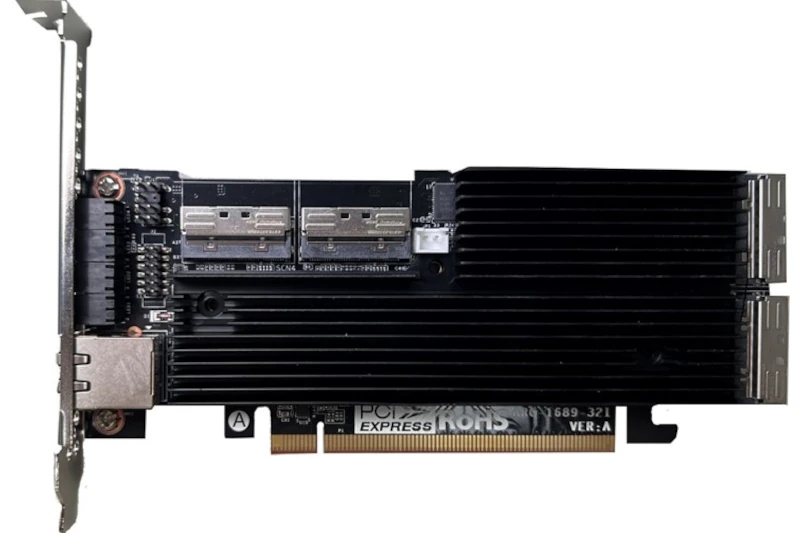

製品仕様 ARC-1689-32I
型番 ARC-1689-8N
製品名 ARC-1689 シリーズ PCIe 5.0 HardWare RAID Card
製品コード null
コントローラ PLX89048 Gen5 48 lanes /high-performance H/W RAID engine
スロットサイズ PCI Express Gen 5.0 x16
接続インターフェース 4 x MCIO
転送レート
ドライブサポート
PCIe Gen 5.0 x4 NVMe
※NVMExpress 2.0 以降
RAID Level RAID 0, 1, 1+0, SingleDisk, JBOF
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 コントローラ 12V: 23.7W
カードサイズ(h x L) 64.41mmx167.65mm

  ページのTOPに戻る

対応 OS

対応 OS

Windows10, 11
Windows Server 2016, 2019. 2022
Linux
FreeBSD
VMware

  ページのTOPに戻る

オプション製品

キャッシュ保護モジュール

ARC-1886-CBM

外付けユニット


ARC-1035

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-1689-8N マニュアル

ARC-1689-8N クイックインストレーション

ARC-1689-32I マニュアル

ARC-1689-32I 製品概要

ARC-1689-32I クイックインストレーション

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2023年10月13日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

製品 ドライバ インストール手順

MacOS NVMe ※ Trim 対応環境用

Windwos NVMe ※ Trim 対応環境用

NVMe モード では、 搭載ドライブが HDD の場合でもご利用いただけます。
areca 製品のファームウェアが 1.70 以上 で対応いたします。
Trimに対応しないRAIDレベルやストレージの場合は命令は無視されます。

MacOS Legacy ※ Trim 非対応環境用

Windwos Legacy ※ Trim 非対応環境用

Legacy モード ドライバは areca 全製品でご利用可能です。
NVMe 非対応製品 , ファームウェアが NVMe モードに対応しない場合

MacOS 15 Sequoia , MacOS 14 Sonoma , MacOS 13 Ventura に対応しております。
Windows10 22H2 , Windows11 23h2 , 24h2 に対応しております。

ユーティリティ インストール・接続手順

ネットワークでのユーティリティ接続手順

MacOS ArcSAP インストールマニュアル

Windwos ArcSAP インストールマニュアル

Windwos MRAID インストールマニュアル

RAID構築手順

RAID構築手順

マウント手順

MacOS マウントマニュアル

Windwos マウントマニュアル

ファームウェア更新

ファームウェア更新マニュアル

Expander ファームウェア更新マニュアル

ファームウェア設定の初期化・保存

よくある問い合わせ

Apple Silison M1 以降 で 動作不安定時 の 設定変更箇所

TRIM への対応について

NVMe モードの利点について

areca UEFI仕様 と UEFI での RAID構築と削除 について

ブート 起動時 設定に関して

SMTPによる通知機能。 メールアラートについて

ディスク障害の対処例

ディスク疑似障害のテスト方法

RAID VolumeのClone Disk手順

TriMode 対応 RAID における各SSDにおける設定

RAID Volumeの書込の平準化・アクセス向上の設定

一時的な障害等・よくある問い合わせ ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。

当社からご購入のお客様に向けての配布資料となっております。
他代理店購入製品の場合には提供・サポートを行う事はできません。
当社のサポートが必要な場合は、ご購入先が当社ルートかご確認ください。

  ページのTOPに戻る

ファームウェア・ドライバ関連

Windows

Windwos Driver

v6.20.0.0.41_20230927 :
Windows 11 10 (64bit) , Windows Server 2016 2019 2022 WHQL

MRAID

ArcHttp : v3.0.4
ArcCLI : v1.16.4

ARC SAP

arcsap_win : v2.0.1_20241112

Mac

Universal Driver Intel Mac / Mx Mac ( M1 , M2 , M3 )

macOS 15.x , 14.x , 13.x , 12.x , 11.x
インストール方法はインストール手順をご一読ください。

Intel Mac

macOS 10.15.x まで
インストール方法はインストール手順をご一読ください。

MRAID

ArcHttp : V3.0.0-20240910
ArcCLI : V1.16.2-20240910

ARC SAP

arcsap : v1.6.0_20220602

ファームウェア

1.71-20250627
