ARC-1886 シリーズ
8 / 16 Port PCIe Gen4.0 Tri-Mode RAID CARD SATA / SAS / NVMe 対応

製品説明と特徴

PCIe Gen4.0 NVMe 対応

第4世代の Areca Technology製 RAID Card ARC-1886 シリーズは、パフォーマンスの向上とデータ保護向上の為の高度なテクノロジを提供。
1.6GHzのデュアルコア ROC プロセッサに DDR4-2666 の 8GB のオンボードメモリ 、 PCIe Gen 4.0 x8 のインターフェースに対応し 最大 16GB/s の転送に対応することで、 パフォーマンスを重視する環境や、ミッションクリティカルな現場、例えば高度な映像編集等に耐えるよう設計されています。
Tri Mode インターフェースは、ケーブルを差し替えることで、12Gb/sの SAS , 6Gb/s の SATA , PCIe4.0 NVMe の3つに対応します。
PCIe スイッチを介し、最大24本の NVMeドライブをサポート。
外部ポートは、Expanderにも対応するので、ARC-4038シリーズと接続して容量を重視とした拡張にも対応。

ページのTOPに戻る

ハードウェア RAID コントローラ を搭載

Areca Technology製 RAID Card ARC-1886 シリーズは、ハードウェア でRAIDの処理を行う 専用の コントローラ を搭載しています。
ARC-1886 シリーズは、すべてのモデルで RAID 0 , RAID 1 , RAID 10 (1E) はもちろんの事、 RAID 5 , RAID 6 に対応します。
Areca Technology製 RAID Card ARC-1886 シリーズは、全モデルで大容量の DDR4-2666 8GBのメモリを搭載し、 PCIe Gen4.0 で接続される ハードウェアRAID の処理を下支えします。
Areca Technology の強力な Array Roaming 機能は、RAID 3 以上のレベルで構築された RAID Volume なら コントローラが 壊れたとしても SSD や HDD が正常であれば、搭載していた SSD をそのままAreca Technology製 RAID Card や RAID ボックス に 搭載することで構成情報の読み取りを試み、RAID 構築されたデータ領域を読み込みます。
バックアップ・リカバリに勝る安全な方法ではありませんが、ソフトウェア で構築された RAID と異なり 幾重にも安全に運用するための機能が Areca Technology製 RAID Card ARC-1886 シリーズ には組み込まれています。
強力な WEB GUI ユーティリティをはじめとするコントローラに搭載された機能と設定できるパラメータ値は データセンタレベルで運用されるRAIDコントローラと比較しても遜色のない製品です。

ページのTOPに戻る

ブートデバイスに対応

ARC-1886シリーズは、専用のBoot ROM を搭載したハードウェアRAIDコントローラなので もちろんブート領域として利用する事ができます。
高速なデータ領域と、そこまで早くなくてもいいがRAIDによる冗長性を追加したいOS領域といった 複数のRAIDVolumeの作成にも対応しております。

オートバックアップ機能

ARC-1886-6N2Iでは、別途パラメータを変更することで、内蔵のSATAポートを使用することもできます。
その際に、単独のRAID Volumeとしても使うことはできますが、 NVMe ArrayのデータをSATA HDD Arrayにバックアップをする 領域としても使用することが可能です。
※ 本機能はまだ実装されておらず、今後のファームウェアアップデートで実装される予定です。

ベンチマークデータ

今回の検証に当たり、ITGマーケティング株式会社様よりSSDの貸し出しをしていただきました。

ARC-1886 シリーズはハードウェアのコントローラを搭載しておりますのでRAID処理は ARC-1886 が行います。
マザーボード上でのPCIExpressのレーン設定は X16 ないしは x8 のままにしてください。 分割の設定を行いますと、正常に動作いたしません。
シーケンシャルのキャッシュを外した値に関しては正直パッとしないような見た目になりますが、 オンボードのキャッシュ容量も大きい為、テストデータを大きくとる必要があります。
TLC SSDの特徴であるSLCキャッシュの値も外しやすくなっています。

ARC-1886-6N2I シーケンシャルアクセス

実際の利用ではファイルの転送だけよりもデバイス内で操作をするアクセスが多くなるためランダムの値も重要になります。

ARC-1886-6N2I ランダムアクセス Q32T1

ARC-1886-6N2I ランダムアクセス Q1T1

ランダムのアクセスに関しては、Gen4.0 x16 に対応した製品よりも高い数値が出ているためハードウェアのコントローラを 搭載した製品らしい値が出ているかと思います。

ページのTOPに戻る

Expander対応の高い拡張性

areca社のARC-4038、ARC-4038-8、ARC-4038-12といったExpanderケースを使い、 SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては512台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※128台を超える場合は、12Gb/s対応のExpanderで統一をしてください。

ページのTOPに戻る

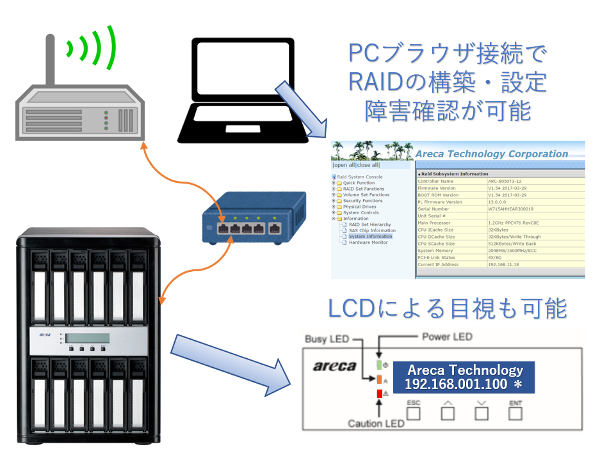

汎用性の高いブラウザベースのGUI

areca社の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
areca社のRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

ページのTOPに戻る

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
導入後の運用中における問題等もお気軽にご相談ください。
※一件一件回答に長時間を要する場合があります。 お電話がつながりにくい場合は何卒ご容赦ください。

ページのTOPに戻る

製品仕様 ARC-1886-8i

型番 ARC-1886-8i
製品名 ARC-1886 シリーズ 8port PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
搭載メモリ 8GB on-board DDR4-2666 SDRAM
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8654 [x8] x1
内蔵形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
PCIe 4.0 NVMe
規格の HDD / SSD に対応
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 12W
カードサイズ(W x H x D) 167.5mmx64.4mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1886-8x

型番 ARC-1886-8x
製品名 ARC-1886 シリーズ 8port PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
搭載メモリ 8GB on-board DDR4-2666 SDRAM
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8644 [x4] x2
外付形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
PCIe 4.0 NVMe
規格の HDD / SSD に対応
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 12W
カードサイズ(W x H x D) 167.5mmx64.4mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1886-8x8i

型番 ARC-1886-8x8x
製品名 ARC-1886 シリーズ 16port PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
搭載メモリ 8GB on-board DDR4-2666 SDRAM
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8654 [x8] x1
内蔵形式
SFF-8644 [x4] x2
外付形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
PCIe 4.0 NVMe
規格の HDD / SSD に対応
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14W
カードサイズ(W x H x D) 167.65mmx64.41mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1886-16i

型番 ARC-1886-16i
製品名 ARC-1886 シリーズ 16port PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
搭載メモリ 8GB on-board DDR4-2666 SDRAM
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8654 [x8] x2
内蔵形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
PCIe 4.0 NVMe
規格の HDD / SSD に対応
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14W
カードサイズ(W x H x D) 167.65mmx64.41mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1886-4N8I

型番 ARC-1886-4N8I
製品名 ARC-1886 シリーズ 16port PCIe 4.0 M.2 NVMe HardWare RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
搭載メモリ 8GB on-board DDR4-2666 SDRAM
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8654 [x8] x1
M.2 コネクタ [NVMe] X4
内蔵形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
PCIe 4.0 NVMe
規格の HDD / SSD に対応
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14W
カードサイズ(W x H x D) 205mmx107.2mm ロープロファイル 対応

ページのTOPに戻る

製品仕様 ARC-1886-6N2I

型番 ARC-1886-6N2I
製品名 ARC-1886 シリーズ 16port PCIe 4.0 M.2 NVMe HardWare RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
搭載メモリ 8GB on-board DDR4-2666 SDRAM
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース M.2 コネクタ [NVMe] X6
SATA x2
内蔵形式
※デフォルトではSATAポートはご利用になれません。
 設定を変更する事でご利用になれます。
 詳しくは、下記レーン割テーブルを御覧ください。
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
PCIe 4.0 NVMe
規格の HDD / SSD に対応
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 14W
カードサイズ(W x H x D) 262mmx107.2mm ロープロファイル 対応

ARC-1886-6N2I NVMe レーン割 テーブル

Slot 1 Slot 2 Slot 3 Slot 4 Slot 5 Slot 6 SATA x2
x 4 x 4 x 2 x 2 x 2 x 2 NG
x 2 x 4 x 2 x 2 x 2 x 2 X 2
x 4 x 4 x 2 x 2 x 2 NG X 2

SATAポート の出荷時設定は 使用しないになっています。

ページのTOPに戻る

対応 ドライブ 数

SAS / SATA のサポート数

  搭載ドライブ expander 単体ドライブ Raid Volume
最大数 128 12 256 128

1 Volume に割り当てられるドライブ数は 最大 32 台まで
上記を超え、 1 Volume で組む場合は Multiple Volume を使用してください

PCIe (NVMe) のサポート数

コントローラ名 x4 Switch x4 NVMe x2 NVMe x1 NVMe
ARC-1886-6N2I N/A 2 6 6
ARC-1886-4N8I 2 2 8 12
ARC-1886-8X8I 4 2 4 8
ARC-1886-16I 4 4 8 16
ARC-1886-8I 2 2 4 8
ARC-1886-8X 2 0 0 0

Switch を介した NVMe SSD 最大認識数は 24 台まで x4 より広い帯域には対応していません。

ページのTOPに戻る

対応 OS

対応 OS

Windows10
Windows Server 2016, 2019
macOS 10.12 ~ 10.15 , 11.x
Linux
FreeBSD
VMware 6.x

ページのTOPに戻る

オプション製品

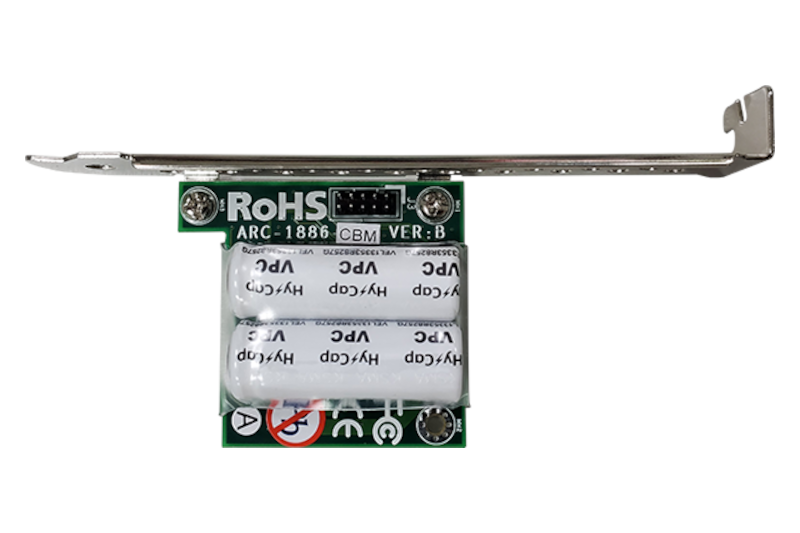

キャッシュ保護モジュール

ARC-1886-CBM

外付けユニット

ARC-4038
ARC-4038-8
ARC-4038-12
ARC-1035

ページのTOPに戻る

ドキュメント

スペックシート・マニュアル

ARC-1886 シリーズ スペックシート

ARC-1886 シリーズ マニュアル

ARC-1886-6N2I スペックシート

ARC-1886-6N2I シリーズ マニュアル

マニュアル

RAID構築手順

RAID構築手順 ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

よくある問い合わせ

トラブルシューティングの事例 ※日本語簡易

互換リスト

HDD互換リスト

2020年10月15日

SSD互換リスト

2020年10月15日

ページのTOPに戻る

ファームウェア・ドライバ関連

Windows

Windwos Driver

v6.20.0.0.38_20210429 : Windows 10 64bit , Windows Server 2016 2019

ARC SAP

arcsap_win_v1.5.1_20191218

MRAID

64bit
ArcHttp : V2.6.0-2021/02/01
CLI : V1.15.20-2021/02/01
32bit
ArcHttp : V2.5.2-2018/12/20
CLI : V1.15.13-2018/12/20

Mac

Universal Driver Intel Mac / M1 Mac

macOS 11.x 以降
ArcMSR-1.4.4-20201221 , ArcQFC-1.0.4-20201221 ,
ArcHttp : V2.5.2-20200115
ArcCLI : V1.15.18-20200115
インストール方法はインストール手順をご一読ください。

Intel Mac

macOS 10.12.X , 13.x , 14.x以降
ArcMSR-1.4.4-20201221 , ArcQFC-1.0.4-20201221 ,
ArcHttp : V2.5.2-20200115
ArcCLI : V1.15.18-20200115
インストール方法はインストール手順をご一読ください。

ARC SAP

arcsap_v1.5.1_20191219

ファームウェア

1.57-20210917
